模块 | 主要内容 | |
模块一 | 理论知识 | 主要包括单选题、多选题和判断题等题型。主要出题范围为:国家装配式建筑的政策、发展历程等行业文化基础知识,现行规范图集,职业道德与职业素养知识。 |
模块二 | 技能操作 | 任务一:预制构件吊装 根据竞赛题目要求,选手通过结构施工图识读,完成现场定位放线,装配式构件吊装、装配等考核任务。 |

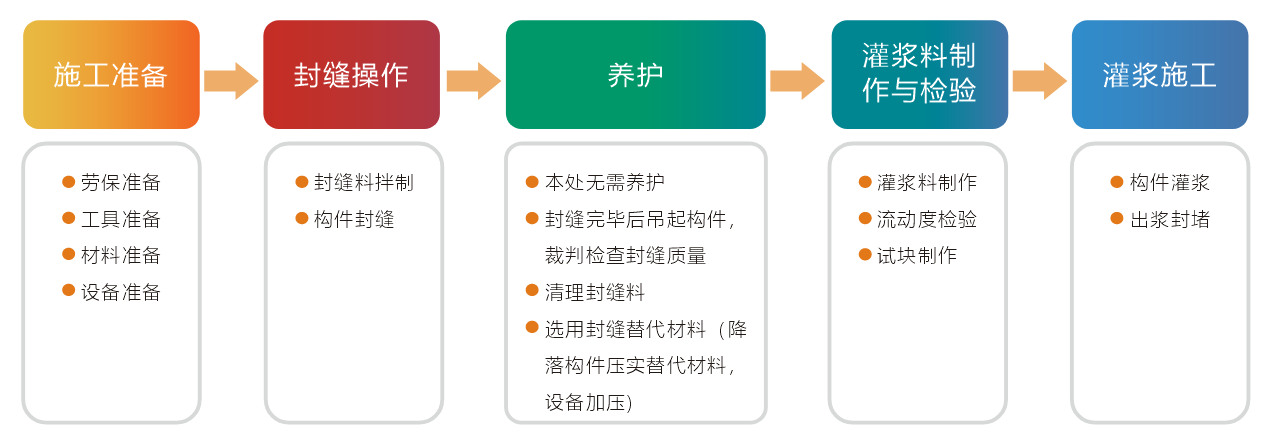

任务二:预制构件灌浆 根据竞赛题目要求,选手现场通过团队配合完成灌浆、质量检查的知识和技能考核。 |

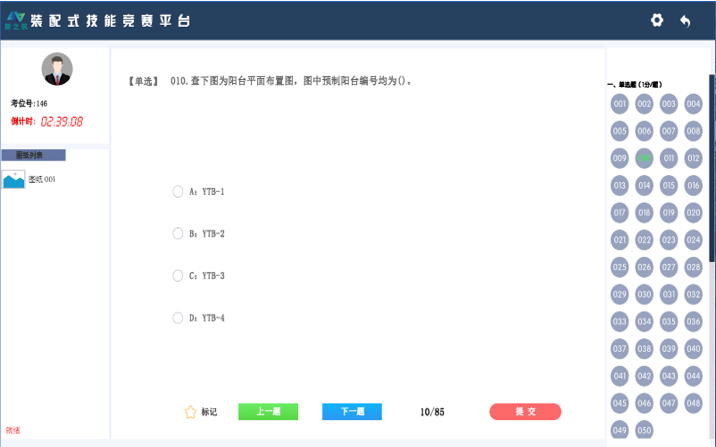

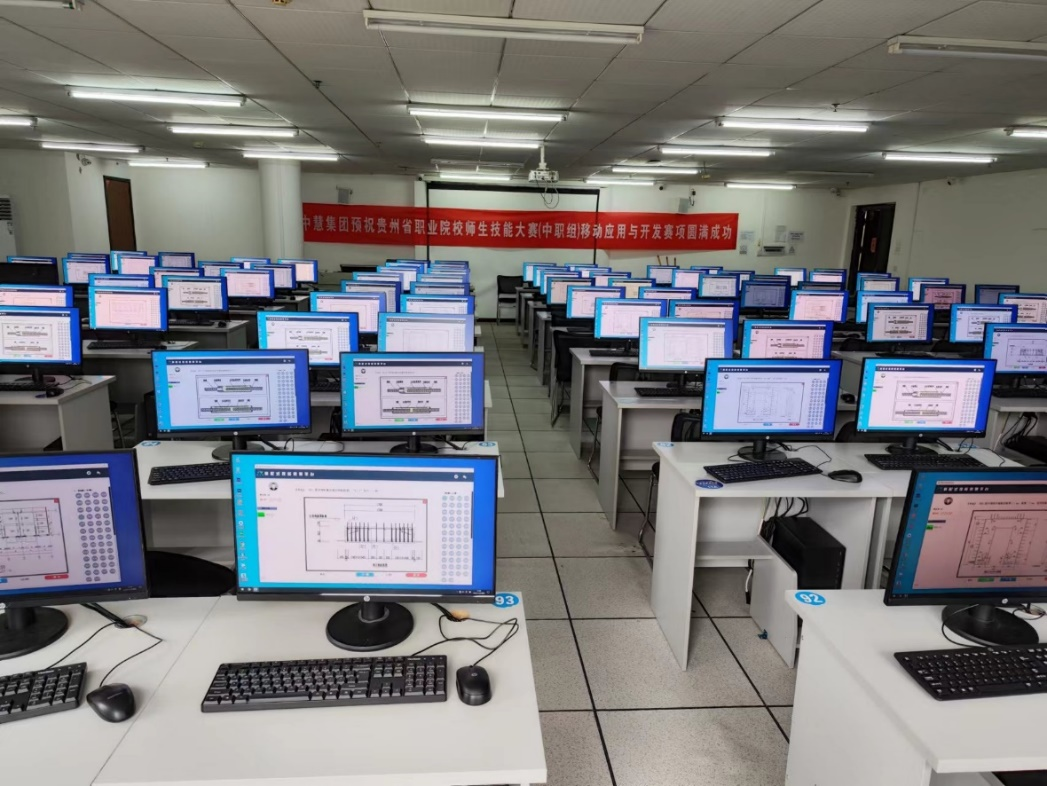

题型:单选、多选、判断等;图文试题;系统智能评分。
筏板底座 |
3600mm×2100mm×120mm(长×宽×高),混凝土材质,三块拼接,插筋可配置拆卸,预埋螺栓 |
预制构件(内外墙板) |
1000mm×1250mm×200mm(长×高×厚),轻质混凝土材质 |
节点 |
“一字型”节点、“L型”节点、“T型”节点 |
图纸识读:识读施工图纸完成构件检查、吊装、划线
施工准备:施工前人员劳保准备、场地准备
预制内/外墙吊装:吊具选型与连接、构件吊运、构件安装、支撑支设、水平度与垂直度调节
节点连接:钢筋选项与绑扎、模板支设,包括“一字型”节点、“L型”节点、“T型”节点
团队协作
安全施工
数据记录

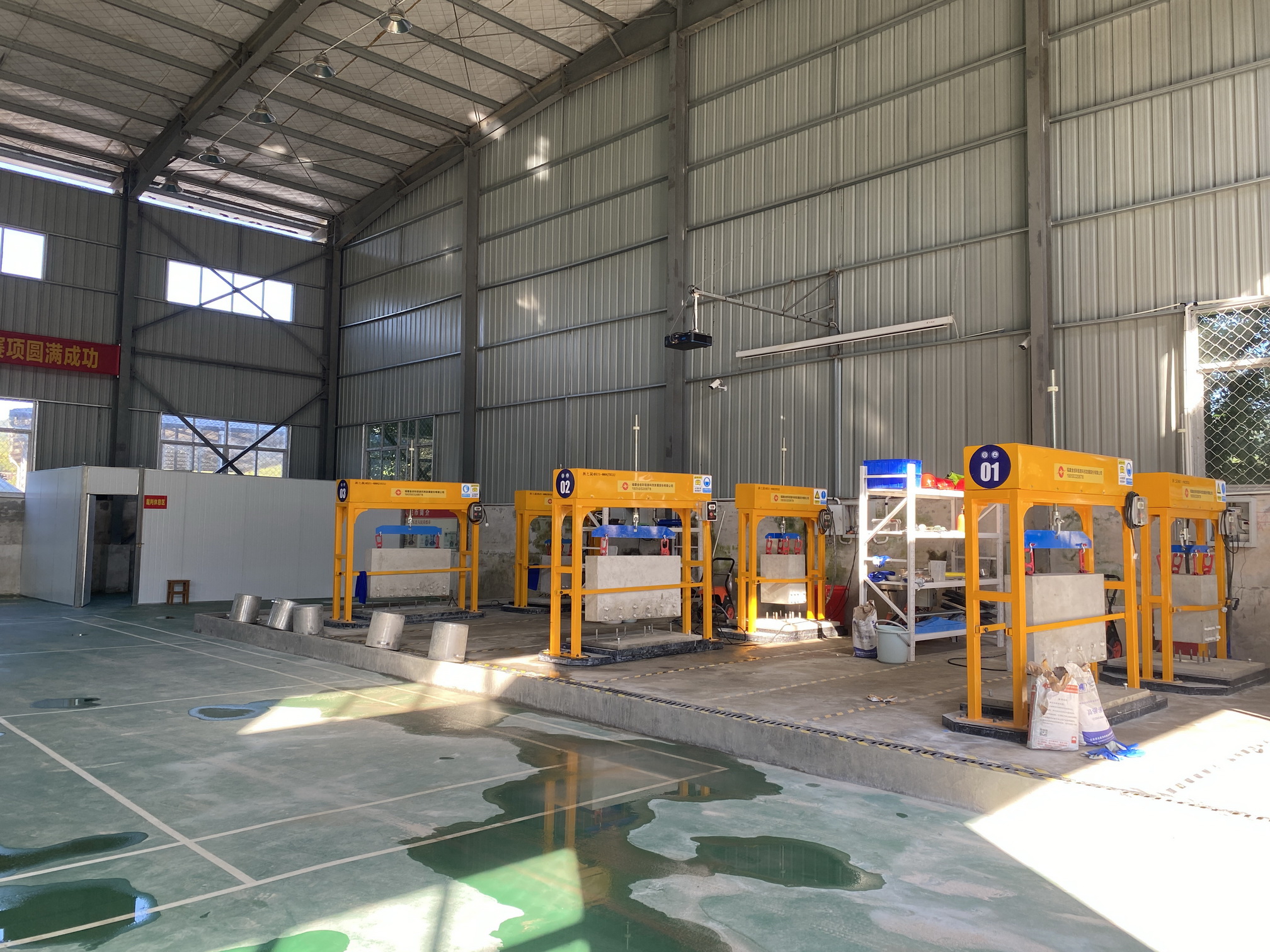

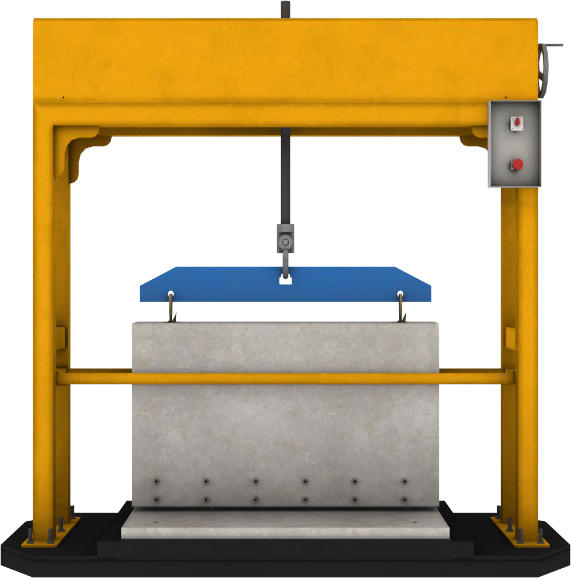

预制墙灌浆竞赛装置
预制墙 |
尺寸为1200mm×200mm×660mm(长×宽×高),内含 6 个半灌浆钢筋套筒,混凝土强度为 C30 |
底座 |
尺寸约为1240mm×800mm×100mm(长×宽×高) |
吊装设备 |
尺寸约为1900mm×2000mm(高×宽) |

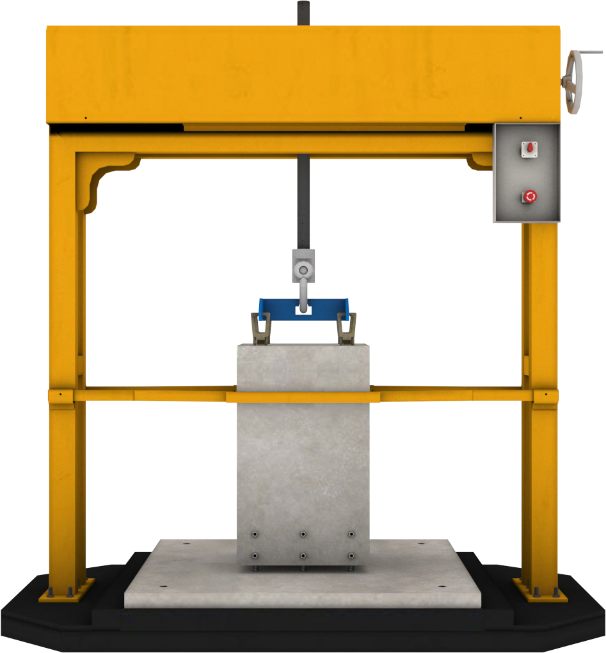

预制柱灌浆竞赛装置
预制柱 |
尺寸为 400mm×400mm×600mm(长×宽×高),内含 8 个半灌浆钢筋套筒,混凝土强度为 C30 |
底座 |
尺寸约为1000mm×1000mm×100mm(长×宽×高) |
吊装设备 |
尺寸约为1550mm×2000mm(高×宽) |

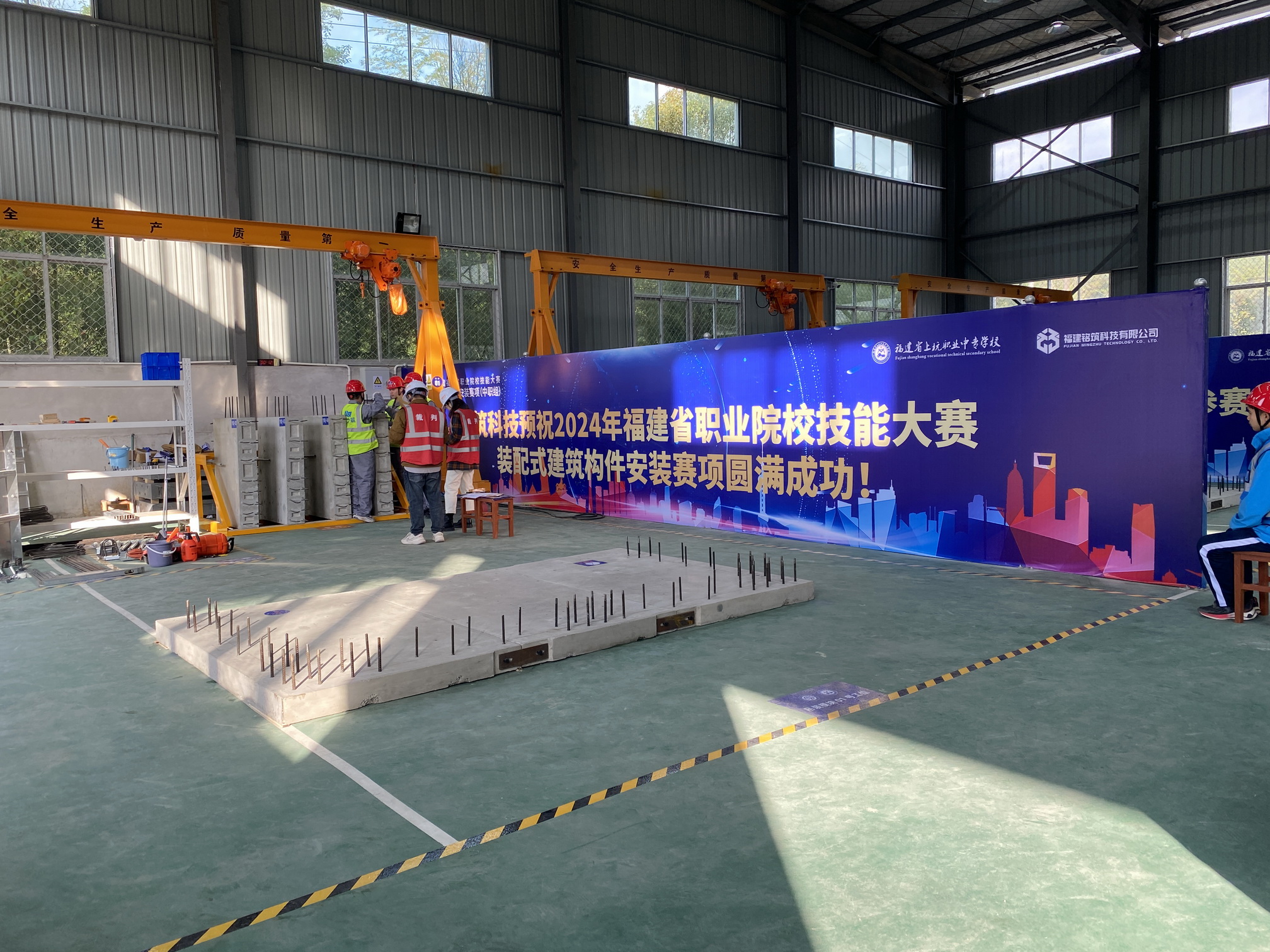

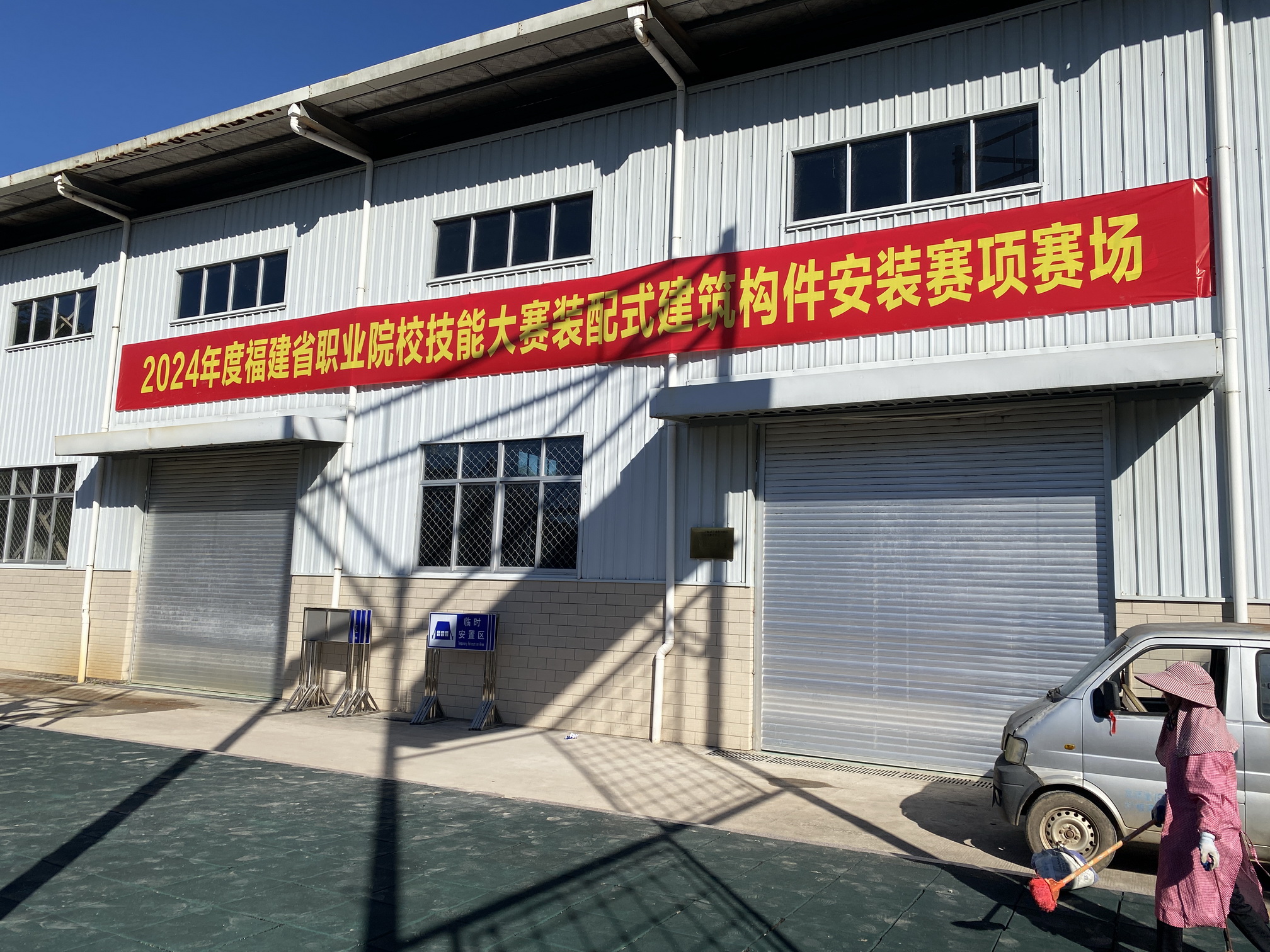

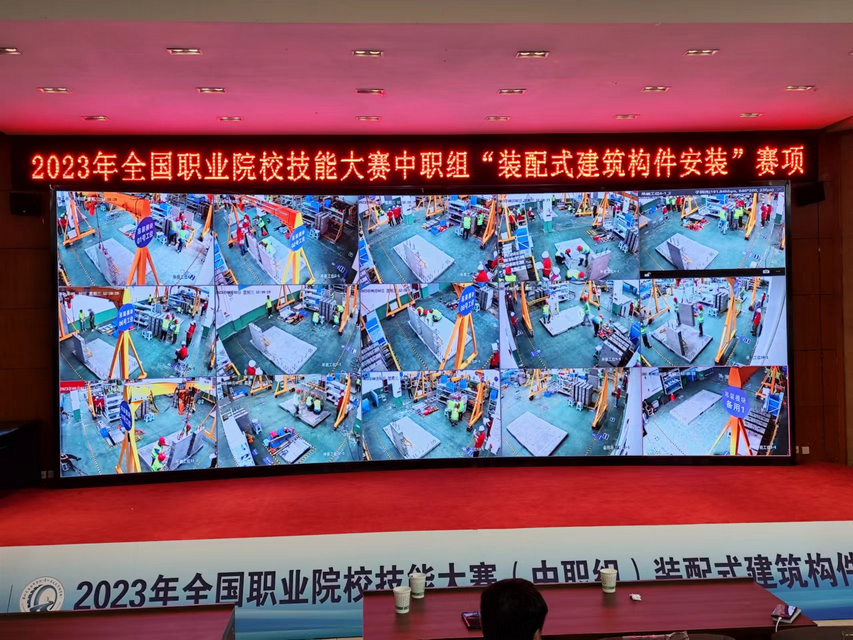

案例:
如有相关需求,请联系铭筑科技,电话:13905005320(微信同号)
